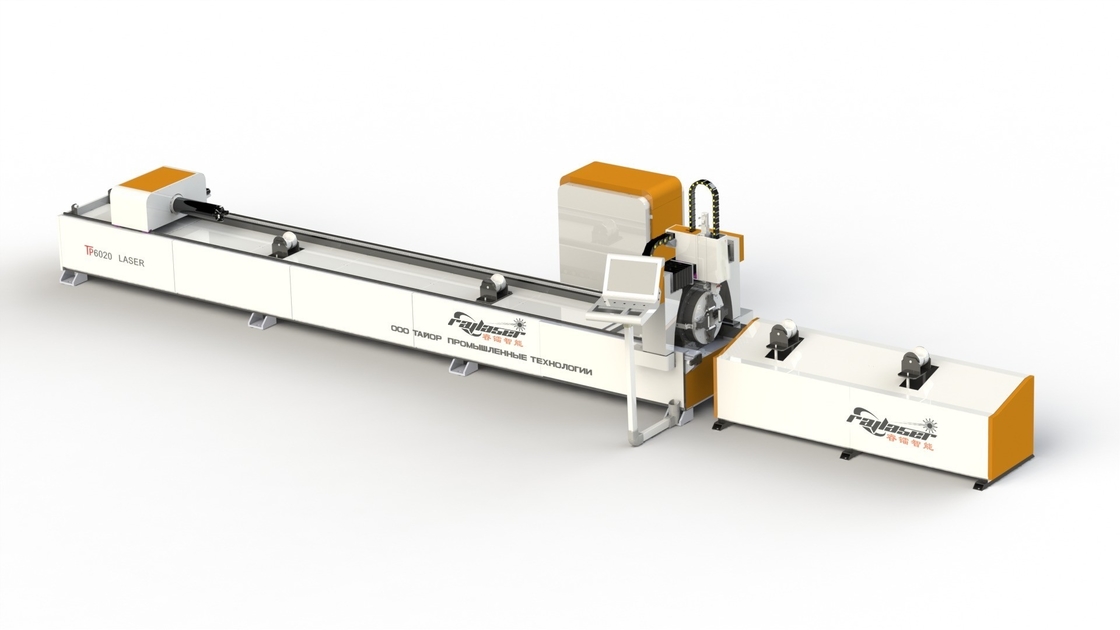

Rohrlaserschneidemaschine für die Handverhüllung von Fenstermetallmöbeln

Maschinenkonfiguration

Technische Spezifikation

2) Die entscheidenden Details

Das Design einer Maschine ist entscheidend für ihre Leistung

Und wir bauen Stolz durch unsere Handwerkskunst.

Unsere Rohrlaser-Schneidemaschine liefert unübertroffene Präzision und Leistung für die industrielle Metallverarbeitung. Ausgestattet mit erstklassigen Komponenten wie Raycus/IPG-Laserquellen, Yaskawa-Servomotoren und HIWIN-Schienenführungen gewährleistet diese Maschine eine Positioniergenauigkeit von ≤0,03 mm und eine Wiederholgenauigkeit von ≤0,02 mm, was sie ideal für anspruchsvolle Anwendungen in Südostasien, Saudi-Arabien sowie Europa und Amerika macht.

Hauptmerkmale & Vorteile

✔ Ultrapräzises Schneiden – Mit ≤0,02 mm Wiederholgenauigkeit garantiert es makellose Schnitte für Rohre, Leitungen und Strukturmetalle.
✔ Hochgeschwindigkeitsleistung – 100 m/min maximale Geschwindigkeit & 1,2 G Beschleunigung steigern die Produktivität, ohne die Präzision zu beeinträchtigen.
✔ Premium-Komponenten – Verfügt über Raytools/Ospri-Schneidköpfe, Yaskawa-Servos und MOTOVARIO-Untersetzungsgetriebe für lange Haltbarkeit.
✔ Hochleistungsfähigkeit – Unterstützt 1500 kg Tragfähigkeit, Verarbeitung von dickwandigen Rohren und großen Metallprofilen.
✔ Energieeffiziente Kühlung – Hanli/S&A-Kühler sorgt für stabile Laserleistung auch in Hochtemperaturumgebungen.

Anwendungen

• Automobil & Luft- und Raumfahrt – Präzisionsgeschnittene Auspuffrohre, Rahmen und Strukturkomponenten.

• Bauwesen & Architektur – Stahlträger, Handläufe und kundenspezifische Metallbeschläge.

• Industriemaschinen – Hydraulikrohre, Fördersysteme und mechanische Teile.

• Öl & Gas – Hochdruckleitungen und Bohrausrüstung.

Warum unsere Rohrlaser-Schneidemaschine wählen?

• Globale Konformität – Kompatibel mit Schneider/Shanghai Electric Standards für den weltweiten Einsatz.

• Geringer Wartungsaufwand – Robuste HIWIN-Schienen & LEADER-Zahnstange und Ritzel reduzieren Verschleiß.

• Intelligente Steuerung – O2-Proportionalventil (<10bar) sorgt für optimalen Gasdruck für saubere Schnitte.

Ideal für Hersteller, die Hochgeschwindigkeits- und hochgenaues Rohrschneiden suchen, verbessert unsere Maschine die Produktivität und reduziert gleichzeitig Materialverschwendung. Kontaktieren Sie uns noch heute für eine maßgeschneiderte Lösung!

FAQ:

1. Welche Laserquellen unterstützt Ihre Maschine?

Unsere Maschine ist kompatibel mit Raycus-, Max- und IPG-Faserlaserquellen und gewährleistet so hohe Schneidpräzision und Energieeffizienz.

2. Wie hoch ist die Positioniergenauigkeit dieses CNC-Rohrlaserschneiders?

Er bietet ≤0,03 mm Positioniergenauigkeit und ≤0,02 mm Wiederholgenauigkeit und garantiert so ultrapräzise Schnitte für Handläufe, Fenster und Metallmöbel.

3. Welche Marken werden für Schlüsselkomponenten verwendet?

Wir verwenden Top-Marken wie Yaskawa/Inovance-Servos, HIWIN-Führungen, Schneider-Elektrik und Raytools/Ospri-Schneidköpfe für Zuverlässigkeit.

4. Welche Materialien und Dicken kann es schneiden?

Es schneidet problemlos Edelstahl, Aluminium, Kohlenstoffstahl und Kupferrohre mit optimaler Leistung bei dünnen bis mittelstarken Rohren.

5. Wie lang ist die maximale Werkstücklänge?

Die Y-Achse (6010 mm) unterstützt lange Werkstücke, ideal für Geländer, Fensterrahmen und Möbelteile.

6. Enthält es ein Kühlsystem?

Ja, ein Hanli/S&A-Kühler sorgt für einen stabilen Laserbetrieb und verlängert die Lebensdauer der Komponenten.
